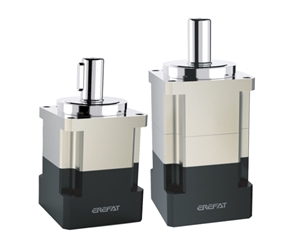

行星減速機各部分名稱及功能

窺視孔和窺視孔蓋：打開減速器上部窺視孔，可以看到傳動部分嚙合部位的情況，以便檢查齒面接觸點和側隙。因此，潤滑劑被注入減速器體內。窺視孔上有一個蓋子，防止灰塵進入減速器體，防止?jié)櫥瑒R出。

放油塞：減速機底部有放油孔，用于排污油，加油前用絲堵堵住。

油標：油表用于檢查油面高度，確保油量正常。油標的結構形式多種多樣，有的已定位為標準件。

通氣器：行星減速機運行時，由于摩擦和熱量的作用，機器內部溫度升高，氣壓升高，導致潤滑油從間隙漏出。因此，通常在機罩頂部或窺視孔蓋上安裝通風機，使機體內的熱膨脹氣體逸出，使機體內外氣壓相等，提高了機體有間隙的密封性能。

開蓋螺釘：蓋與底座結合面經常涂有水玻璃或密封膠。為了便于拆卸蓋子，通常在蓋子的法蘭上安裝一個或兩個蓋子開口螺釘。當蓋子打開時，可以提起螺釘來抬起蓋子。起動器螺釘可以安裝在軸承端蓋上，以便于拆卸端蓋。

定位銷：為保證軸承座孔的安裝精度，蓋與機座用螺栓固定后，鏜孔前安裝兩個定位銷，銷孔位置應盡量保證定位精度。如果車身結構對稱，則銷孔位置不應對稱布置。調整墊片：調整墊片由數片軟金屬薄片制成，用于調整軸承間隙。一些墊片也起到定位振動部件軸向位置的作用。

環首螺釘、吊環和吊鉤：在蓋上安裝有眼螺栓或鑄造環或鉤，以承載或移除框架上的鑄造鉤，以承載底座或整個減速器。

密封裝置：延長軸與端蓋之間有間隙。必須安裝密封件，以防止漏油和污垢進入車身。大多數密封件是標準件，其密封效果相差很大。應根據具體情況選擇。

機體結構：行星減速機本體用于支撐和固定軸系零件。它是保證兩個變速器嚙合精度、良好潤滑和密封的重要組成部分。它的重量約占減速機重量的50%。因此，減速機的車身結構對減速機的工作性能、加工工藝、材料消耗、重量和成本都有很大的影響，在設計時必須加以考慮。
